この度（今更...）マイカーでの車中泊の為に、USBファンを使った自作の換気扇を作りましたので、ご紹介します。
作り方や効果のほど等もご紹介していきます。
目次
【ジムニーJB64】USBファンで自作の換気扇！夏の車中泊対策
換気扇を作成するきっかけ
私の車はジムニー（JB64）ですが、これに乗って山・海・小旅行と一年中出掛けていますが、問題になってくるのが夏の車中泊。
冬であれば寝袋に包まれば問題ありませんが、夏はエアコンを消した途端に車内の温度が爆上がりで寝られたものではありません。
寝る時は窓を少し開けて、蒸し風呂状態の中寝ていますが、耐えかねて少しだけエンジンを掛ける時があるのですが、静かな駐車場の場合、高確率で注意されます。
マフラー弄っているのもあるので、周平の人から余計にうるさいですよね。いや、ごもっともです。
という感じで、真夏の車内で仮眠や車中泊の時にエンジンを切っても寝れるようにする為に、自作の換気扇を作ることにしました。
USBファンでの換気扇の作り方

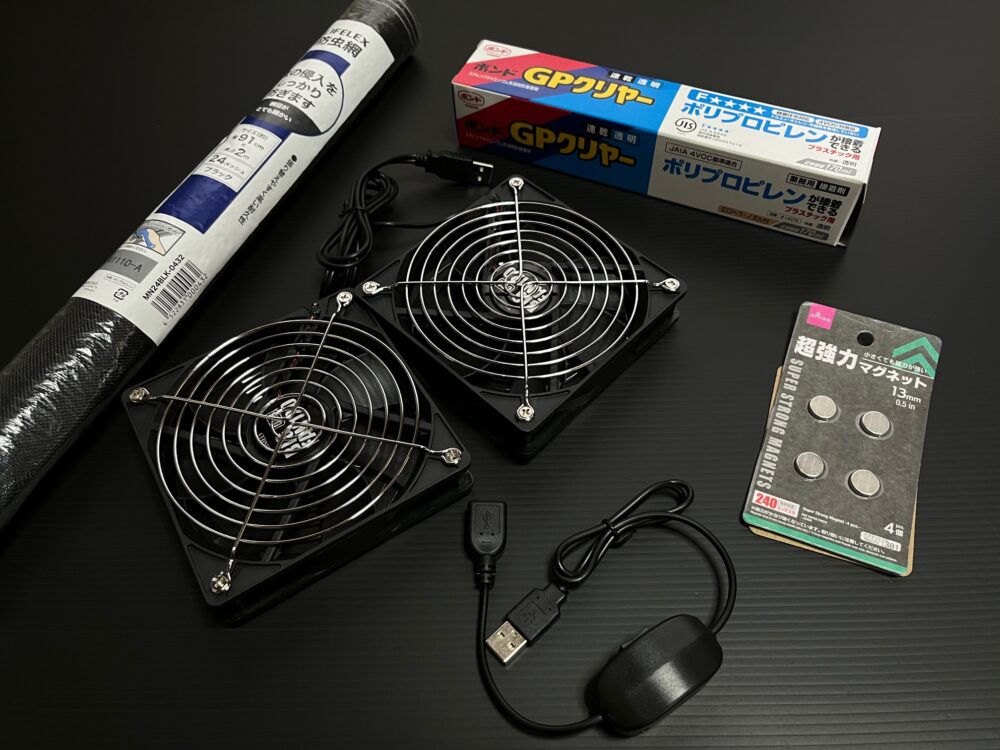

必要な材料
車の窓に装着する換気扇（窓1枚分）を作るのに必要なものは、
- USBファン（約1,500円）
- モバイルバッテリー（約3,000円）
- 磁石（200円）
- プラダン（約400円）
- 網戸（約350円）
です。
合計で5500円くらいで作成可能で、モバイルバッテリーを既存の物で代用するならば、2500円くらいで作成可能です。
それでは、それぞれ少し詳しく解説します。
▼USBファン
換気扇のファンとしての動力源は、手軽にモバイルバッテリーのUSB端子からとれるように電圧は５V対応のものを選びました。
店頭で12cmと8cmを見比べましたが、8cmは大分小さいです。ファンが大きい方が吸気・排気共に効率が高いだろうということで12cmにしました。とは言え12cmは結構な大きで、重量も420ｇと結構な重さなので、窓に負担がかからないか心配ですが、四六時中装着しするわけでもないので大丈夫でしょう。（多分）
BIGFAN 120U STEREO
購入時：1,545円 |
メモ
このファンは強(通常モード)の場合、「風量は十分だが音がうるさい」という意見が多かったです。
実際に試したみた感想としては、「静か」とは言えません。「うるさい」かどうかは風量をどれくらい求めているかや、ファンの使用環境により分かれると思います。音が反響するような環境や、ファンの直ぐ側に顔がある場合はうるさく感じるかもしれません。気になる場合は、下記の切り替えスイッチを購入される事をおすすめします。
私は、車の換気扇として購入しましたが、アイドリング時のエンジンの騒音に比べればマシなので、強モードでも特に不快ではありません。
BIGFAN Little FAN「FANCON-Switch」
購入時：341円 |
メモ
今回購入した「BIGFAN 120U STEREO」はスイッチなしの場合、強制的に強での運転となるのですが、結構な音ですので、車内での利用を考えると、やっぱり弱モードが選べるスイッチはあった方が良いと思います。
▼モバイルバッテリー
USBファンの動力源として、一番単純なモバイルバッテリーを使用しています。何でもよいと思いますが、端子がUSBファンに対応したもので、容量は2個1組のファンで10,000mAhもあれば十分ではないでしょうか。
また、実測値などは分かればご紹介したいと思います。
▼磁石
ダイソー：超強力マグネット(13mm/4個入り)
価格：100円×4個
USBファンをプラダンに装着する方法として、ネジでの固定かマグネットでの仮固定か迷いました。
ネジ固定は剛性は高いと思いますが、マグネットの方が運搬や収納時に便利ですし、吸気と排気の向きを適宜変える事が出来るので磁石での固定を選択しました。
メモ
尚、この磁石、百均ですが滅茶苦茶強力です。強力なので磁力に弱い物との接触厳禁ですが、磁石の固定は両面テープなどでは磁力に負けて剝がれる事があるので、ボンドでしっかりと固定するようにしましょう。
▼プラダン（プラスチックダンボール）
価格：約800円
USBファンを組み込んで、窓枠にはめ込む土台として使用。
ベニヤ板を使用する方もいるようで、その方が強度は高いと思いますが、加工技術が無かったでの手頃なプラダンを使用しました。
サイズは1800mm×900mmを購入（約800円）しました。運手席側と助手席側の2枚分ですので、こんなに大きなサイズは要りませんが、重ねて張って強度を増したり、失敗する事を想定して大き目を購入しました。
メモ
実際に作っている時に、1回目は失敗したので大き目を買って正解でした。失敗を想定しない場合は、ジムニーの窓で900mm×45mmで十分に作成できると思います。
▼網戸（防虫網）
約380円
ファンの外側に虫の侵入を防止する為に、網を装着しました。ファンが回っている間は大丈夫ですが、ファンが止まったたら、色々な虫が侵入してくるので、夏の間は必須アイテムです。
ホームセンターで売っている網戸の張替用の一番小さなサイズを購入しましたが、それでも91cm×2mと巨大なものしかありませんでした。100均(ダイソー)の補修用のやつは余りにも小さすぎて使えませんでした。
構成と作り方
換気のイメージ
換気扇の取り付けによる換気のイメージです。

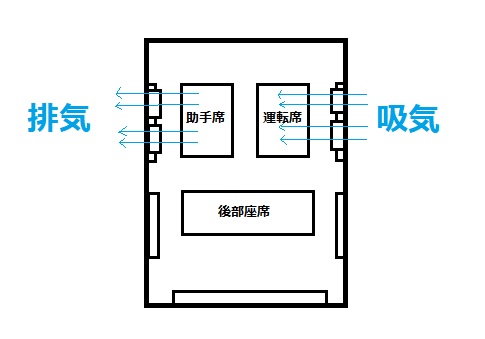

色々と調べていて多かったのは、片側にはファンを付けて、反対側はメッシュ（網戸）のみというパターンでしたが、私は運転席と助手席の両方にファンを取り付けて、片方を吸気用、もう片方を排気用とすることで、車内の空気の換気効率を上げることにしました。
ファンが合計4個回ることになるので、結構な音量になりますが、何よりも効果を重視しました。
-
- 横からのイメージ
-
- 断面図のイメージ
作成イメージはこんな感じ

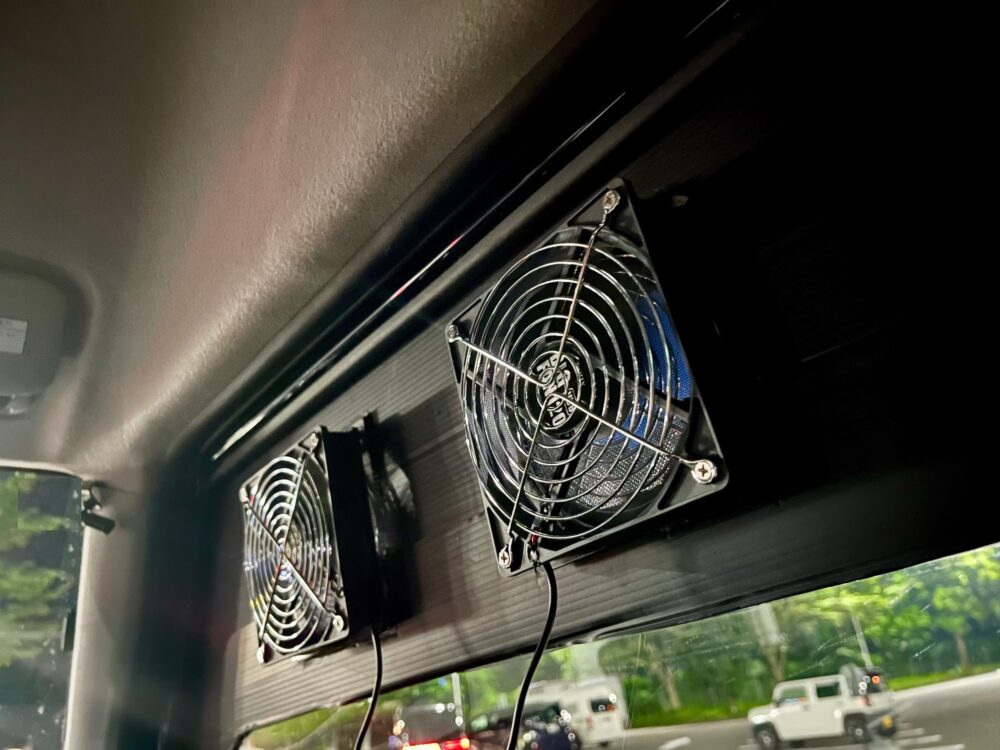

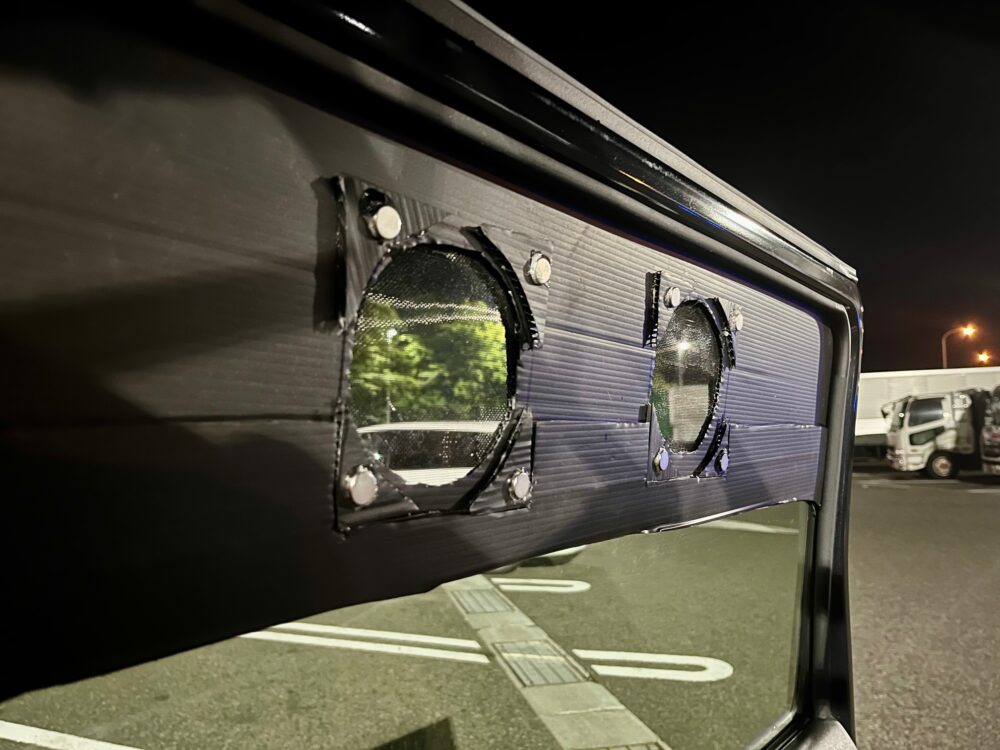

USBファンを装着するプラダンを窓枠の枠に差し込んで、窓ガラスを挟み込む形で固定します。
今回の手順としては、
- 新聞紙で型紙を作る

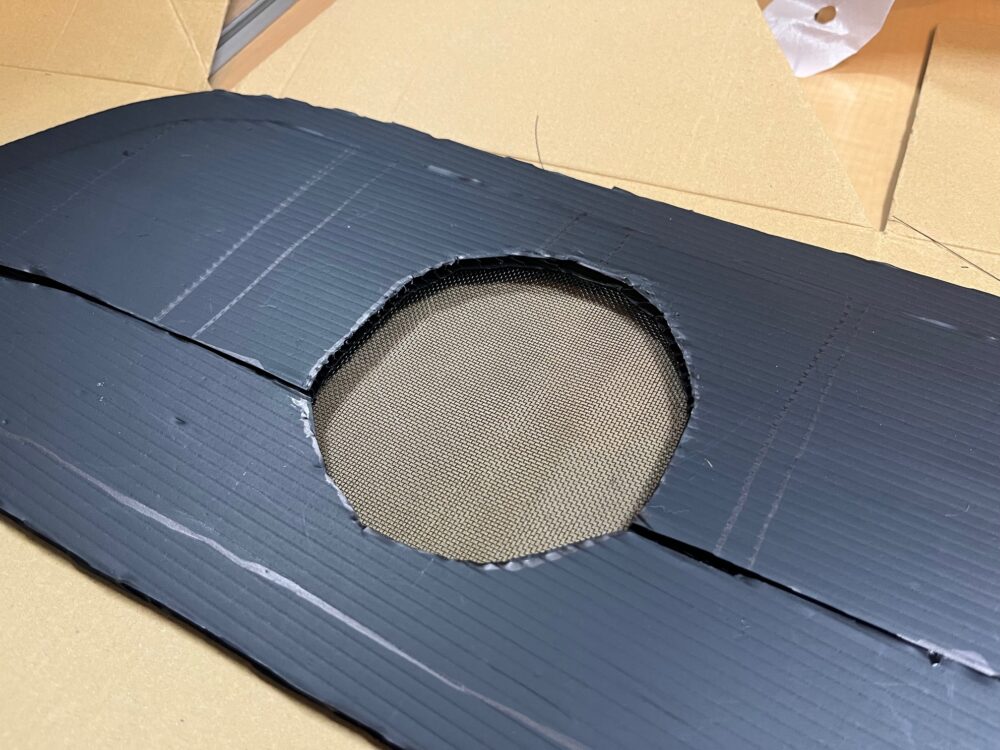

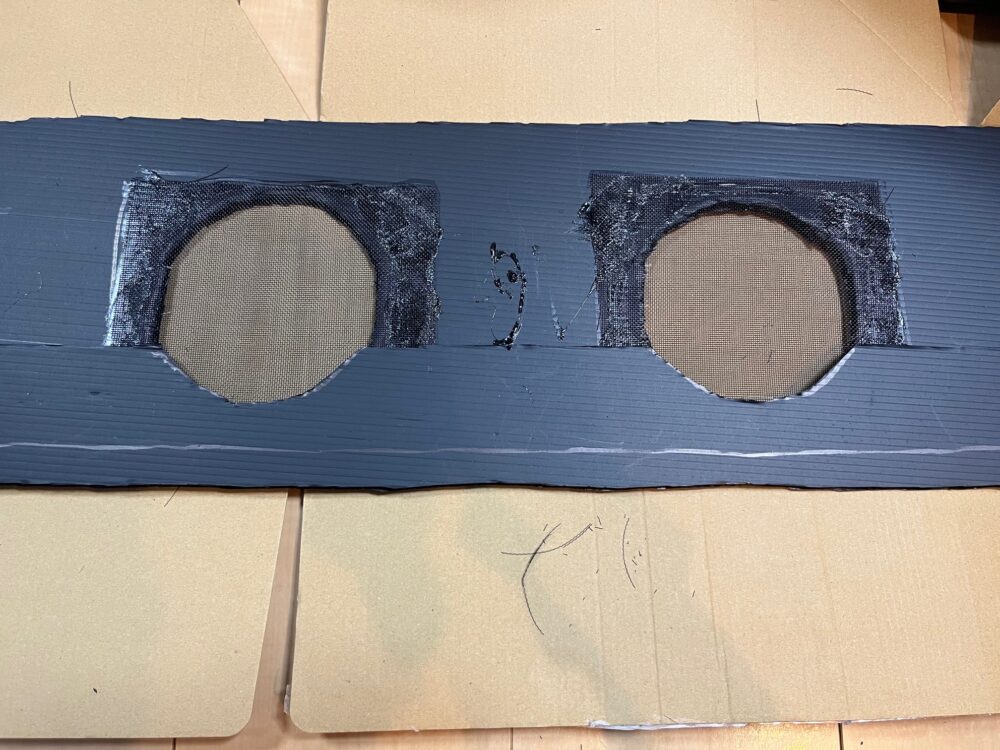

- 型紙に合わせてプラダンを作る
- プラダンに網戸とUSBファン固定用の磁石を取り付ける

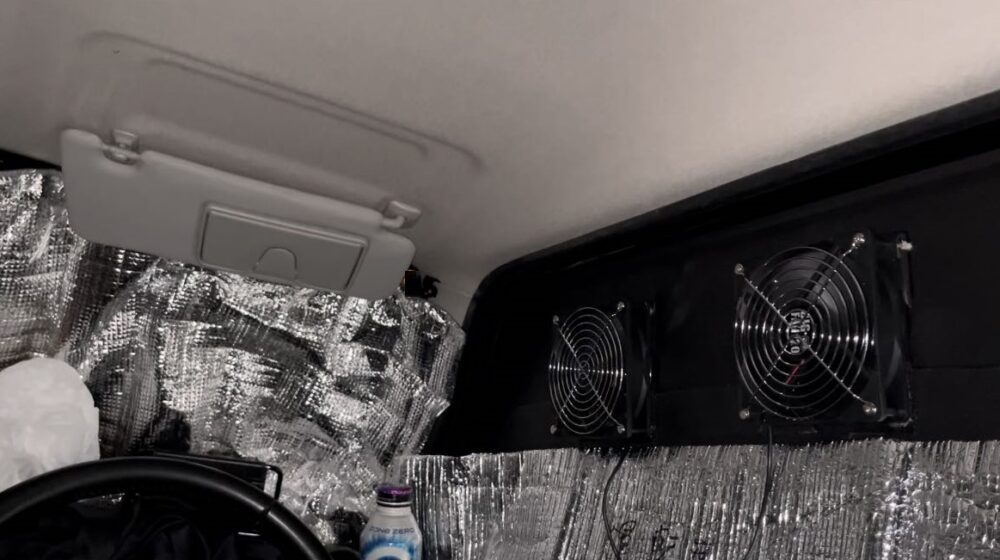

- 窓枠に設置して終了
という感じです。
作り方に関しては、Youtubeなどで上手に作っている方がいるでの、そちらも併せて確認していただければと思います。
普段、工作とかDIYとかやらない僕にとっては、これを作るだけでも滅茶苦茶時間が掛かりました。
- ネットで作り方を勉強して...
- 頭でイメージして...
- それを形にする!
この作業が大変。
「あぁ～、ここはこう切るべきだった」
「サイズは微妙に合わないから、何回も微調整」
などなど、まぁちょっと苦労しましたが、作るのも楽しい時間です。
USBファンの実際の効果を検証
まず、始めに言っておきますが、USBファンを活用した換気扇は、あくまで換気でありエアコンではありません。
その為、「どれだけ強力な換気能力があっても、外気温よりも下がる事はない。」という点は抑えておきましょう。
とは言え、車の中は熱が籠るので温度が上昇しやすく、外気温は涼しくても車内は蒸し風呂状態ということも良くありますので、夏でも外気温が低い高地などは効果を発揮しやすいと思います。
またそれ以外にも、
- 車内での火気使用による換気
- 車内での調理の湿気の排出
- 冬場の結露防止
など、使用する場面は色々とありそうです。
さて、実際の検証結果をご紹介します。
▼検証１：夜（外気温31度、車内温度33度）
- 時間帯：22時頃
- 外気温：31度
- 車内温度
作動前：33度
10分後
作動後：32度（-1度）
※稼働モード：弱
まぁ、こんなもんでしょうか。
検証開始後、雨が降ってきたしまった為、まだ弱モードで10分しか試せていませんので、また随時更新していきます。
まとめ
いかがでしたでしょうか。
車中泊用にUSBファンを使って取り外し可能な換気扇を作成するのは、皆さんやられている事ですが、結構良いのではないでしょうか。
既にお伝えした通り、換気扇でありエアコンではないので、外気温よりも下回ることはありませんが、車内の籠った熱を排出して、車内の空気の動きを作る事が出来るので、無いよりはマシだとは思います。
但し、市街地など気温が高い場所では、そもそも夜での外気温が高いので、効果があるのかないのか良く分からいという状態にもなると思いますので、標高の高い場所では効果が実感できるのではないかと思います。
また、検証出来次第、定期的に更新していきたいと思います。
